RAID : Redundant Array of Indexpensive Disk

 ● 1988년 미국 버클리대 컴퓨터 공학과에서 “A Case for Redundant Arrays of Inexpensive Disks  ”
   로 발표된 기술로, 여러개의 Disk에 일부 중복된 데이터를 나주어 저장하는 기술과  Disk용량 증가를 위한
  기술, 그리고 read/write 속도를 증가시키기나 데이터를 안전하게 백업하는데 사용하기도 하며,
   RAID의 종류는 방법에 따라 여러개의 Level로 나눈다.

 ● 특징
    - 장애 발생요인을 최대로 제거한 고성능 무정지 저장장치
    - 여러개의 Disk를 하나의 가상 Disk로 구성, 대용량 저장 장치 구축 가능
    - 다수의 Disk에 Data를 분할, 병렬 전송함으로써 Data 전송속도 향상
    - System 가동 중 Disk Fault시에도 시스템 정지 없이 새로운 Disk로 교체하면서 Data 자동복구

1. RAID에 사용되는 기술

 1) Striping (스트라이핑)
  하나의 Disk에 모두 기록할 수 없는 Data를 여러개의 Disk에 분배 기록할 수 있는 기술로
  큰 용량을 만들어 사용하는데 사용된다.

 2) Mirroring (미러링)
  '거울' 처럼 하나의 Disk를 또다른 Disk에 동시에 기록하는 기술로
  하나의 disk가 Fault 되어도 미러된 disk로 data를 안전하게 관리할 수 있다.

 3) Parity (패리티)
  Data의 오류검출 확인에 사용되는 기술


2. RAID의 종류

  1) RAID 0
    여러개의 Disk를 하나의 Disk처럼 사용


사용자 삽입 이미지


    장점 : I/O를 분산하고 Disk의 사용 용량을 증대할 수 있어 고용량 저장이 용이
             하며, RAID구성중 속도가 가장빠름.

    단점 : 스트라이핑 된 Disk중 한개의 Disk라도 손상되었을 경우 Data가 보장되지 않아
             Data의 안전성이 떨어짐


 2) RAID 1
   두개의 Disk에 중복하여 Data를 기록하여 DAta의 안정성 확보

사용자 삽입 이미지

    장점 : 각 Disk를 동시에 읽을 수 있어 읽기능력을 향상(두배), Data를 두개의 Disk에 기록 할 수
            있어 하느의 Disk가 손상되어도 나머지 하나의 Disk에 Data가 남아있어 Data의 안전성 확보 가능.
             Multi user사용 적합

    단점 : 저장용량당 단가가 비싸 비용이 높고 쓰기능력은 향상되지 않음.


 3)  RAID 2

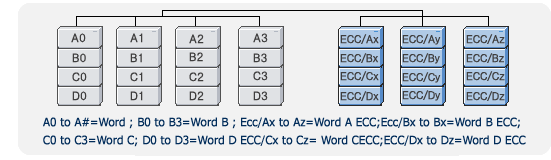

    error검출 능력이 없는 Disk를 위해 Hamming 오류정정코드를 사용
   모든 SCSI Disk가 ECC(에러검출기능)를 탑재하고 있기때문에 사용되지 않음

사용자 삽입 이미지

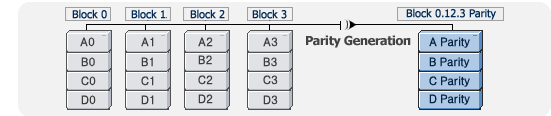

4) RAID 3 (Single Check Disk per Group RAID)
   Data 저장을 위한 Disk외에 하나의 Disk에 에러검출을 위한 패러티 정보를 저장하고,
   Disk에 장애가 발생하였을 경우 남아있는 Disk 들을 Exclusive OR (XOR)연산을 통해 복구
사용자 삽입 이미지

  장점 : 큰 용량의 Data를 안정적으로 기록시킬 때 용이
          Single user, Single tasking 환경에 적합

  단점 : 적은양에  Data에는 비 효율적


5) RAID 4 (Independent Disk Array)
   하나의 Disk에 패러티 정보를 저장하고, 나머지 Disk들에게 Data를 저장
   어느 한 disk가 손상되어도 패러티 정보가 있는 Disk로 복구 가능
사용자 삽입 이미지

   장점 : 큰 Data의 전송시간을 줄일 수 있음

   단점 : 모든 Disk에서 I/O발생 병목현상 발생(패러티 정보갱신), 패러티 Disk도 같이 손상시 복구 어려움

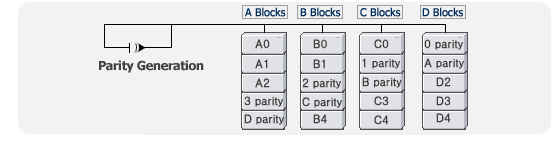

6) RAID 5 (Rotating Independent Disk Array)
   하나의 Disk에 패러티 정보를 모두 저장하지 않고,
   모든 Disk에 패러티 정보를 분산 기록하여 패러티를 담당하는 Disk에 병목현상을 해결
사용자 삽입 이미지

   장점 : 멀티프로세서 시스템과 같이 Data가 작은 기록이 잦을 경우 용이 (Hot Plug 가능)

   단점 : Data를 Read만 할 경우 속도가 느림, 3개 이상의 Disk 필요
             두개이상의 Disk가 Fault될 경우 Data의 안전성을 보장할 수 없음.

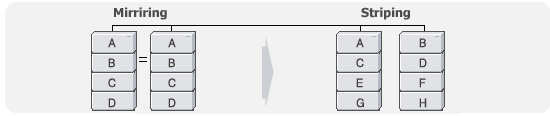

7) RAID 0+1 (Stripe then Mirror - High Data Transfer Performance)
   네개 이상의 Disk를 2개씩 RAID 0(스트라이핑)구성하고 다시 RAID 1(미러링)으로 구성
     Disk1
               > RAID 0 (스트라이핑)
    Disk2
                                            > RAID 1 (미러링)
    Disk3
                > RAID 0 (스트라이핑)
    Disk4

    장점 : RAID 0 와 RAID 1의 장점만을 수용하여 구성, 안정성과 속도증대를 동시에 만족.
             공통 O/S 실행과 같은 시스템에 적합

    단점 : 디스크 저장 효율성이 떨어지고 비용이 바싸짐.
             한그룹에 RAID 0(스트라이핑)된 디스크가 두개가  Fault 될 경우 Data의 보장 어려움


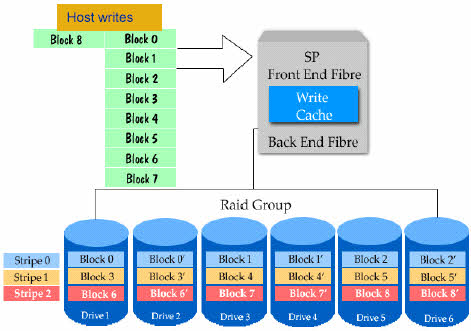

8) RAID 1+0 (Mirror then Stripe - High Data Transfer Performance)
  RAID 0+1의 단점인 Data의 안정성 미흡(두개이상 Disk가 Fault될 경우 전체 구성이 깨지는 문제)를
  보안한 기술.
 네개 이상의 Disk를 2개씩 RAID 1(미러링)구성하고 다시 RAID 0(스트라이핑)으로 구성
사용자 삽입 이미지

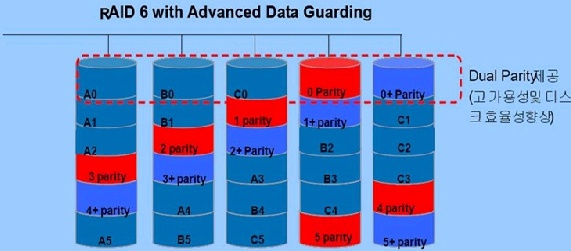

  9) RAID 6 (InIndependent Data disks with two independent distributed parity schemes)

사용자 삽입 이미지


RAID 5
방식는 하나의 패리티를 사용하지만 RAID 6 방식은 두개의 패리티를 사용하므로 두개의 드라이브 장애 시에도 데이터의 복구가 가능하다.
  읽기에서는 RAID 5 방식과 큰 차이는 없으나 쓰기 작업의 구현이 아주 복잡하다.

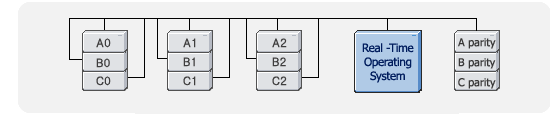

  10) RAID 7
        (
Optimized Asynchrony for High I/O Rates as well as High Data Transfer Rates )


사용자 삽입 이미지


  11) RAID 10 (Very High Reliability combined with High Performance)

사용자 삽입 이미지


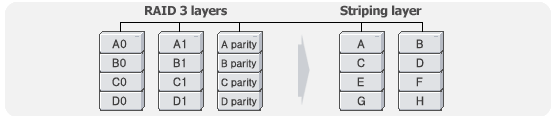

  12) RAID 53 (High I/O Rates and Data Transfer Performance )

사용자 삽입 이미지

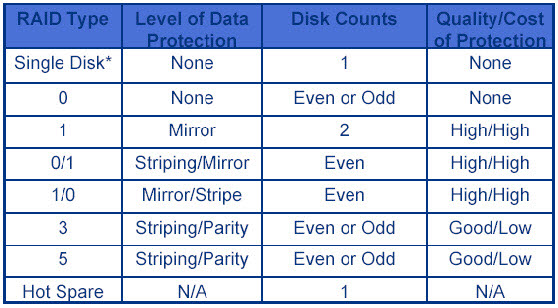

3. RAID TYPE Level Safe & Speed

   1) RAID TYPE

사용자 삽입 이미지

  2) Safe : RAID 1 > RAID 5 > RAID 1+0 > RAID 0+1 > RAID 0

  3) Speed : RAID 0 > RAID 0+1 / 1+0 > RAID 5 > RAID 1
